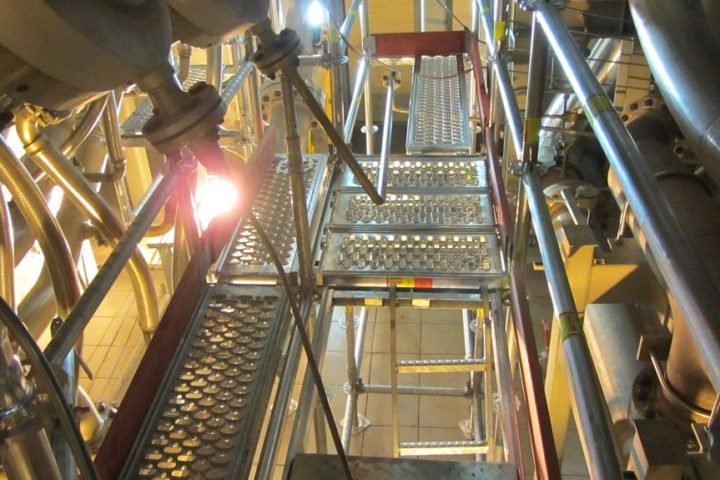

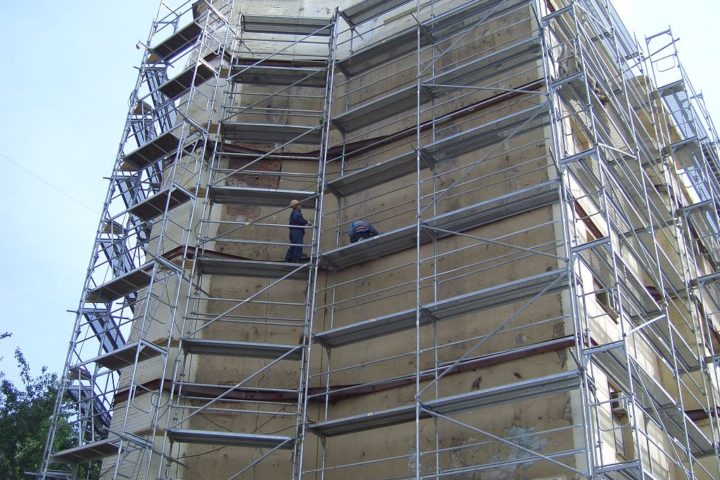

Модульная (штыревая) система лесов не имеет рамных элементов: вертикальные стойки соединяются с горизонтальными связями через узловую розетку, к которой одновременно можно присоединить до 8 элементов в одной плоскости. Это делает систему одинаково удобной для прямых и криволинейных конструкций — резервуаров, дымовых труб, электростанций и нефтехимических объектов.
Быстрый монтаж
Сборка производится молотком, без сварочного инструмента и болтовых соединений.
Горячее цинкование
Цинковое покрытие не требует окраски и защищает от коррозии даже при хранении на улице.
Компактность
Небольшие габариты элементов упрощают транспортировку и хранение на площадке.
ОБЛАСТИ ПРИМЕНЕНИЯ
— Торговые и развлекательные центры
— Аэропорты и транспортные терминалы
— Стадионы и спортивные комплексы
— Выставочные и конгресс-центры
— Концертные и культурные площадки
— Промышленные предприятия и производственные цеха
— Логистические комплексы и складские терминалы
— Объекты с большепролетными металлическими конструкциями
— Купольные и арочные кровли
— Временные опорные конструкции при монолитном строительстве
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЬНЫХ ЛЕСОВ
Ø48.3 — диаметр стоек
500 мм — шаг установки по высоте
≥75 мкм — толщина цинкового покрытия
Q355B — марка стали
Основные параметры системы:
— 8 направлений узлового соединения
— Полная линейка горячего цинкования для защиты от коррозии
— Диапазон высот: 750–300 мм
— Допустимая нагрузка: до 75 кН/м²
— Применение: промышленные объекты, строительные конструкции, инфраструктура
Ключевые особенности:
— В сравнении узлов соединений, гибкость и универсальность в проектировании
— Узловое соединение с самозапирающимся клином и диском узлом — быстрая и надежная сборка
— Полная оцинковка обеспечивает максимальную коррозионную стойкость и долговечность
— Совместимость с европейскими стандартами EN 12811, класс нагрузки до 4
Модульная система лесов — дисковая система, разработанная в соответствии со стандартом EN 12811, с 8-ми направленным дисковым узлом и самозапирающимся соединением из высокопрочной стали и высокой стойкостью. Быстрая сборка, высокая прочность и защита от коррозии — идеальное решение для сложных проектов.
ВЕРТИКАЛЬНАЯ СТОЙКА
Элемент модульных лесов, предназначенный для восприятия вертикальных нагрузок и соединения с горизонтальными и диагональными элементами конструкции.
Материал: Q355B
Горячее цинкование: ≥75 мкм
Шаг установки: 500 мм
|
Модель |
Длина (м) |
Вес (кг) |
Шаг (мм) |
|
RS-0.5 |
0.50 |
3.30 |
500 |
|
RS-1.0 |
1.00 |
5.25 |
500 |
|
RS-1.5 |
1.50 |
7.56 |
500 |
|
RS-2.0 |
2.00 |
9.78 |
500 |
|
RS-2.5 |
2.50 |
11.95 |
500 |
|
RS-3.0 |
3.00 |
14.59 |
500 |
Примечание:
Для вертикальных стоек используется дисковое соединение из литой стали из ковкого сплава, с одним дисковым узлом каждые 500 мм, что позволяет осуществлять 8-направленное соединение.
ГОРИЗОНТАЛЬНЫЙ РИГЕЛЬ
Горизонтальный элемент модульных лесов, предназначенный для соединения вертикальных стоек и формирования пролёта конструкции.
Материал: Q355B | Ø48.3×3.2 мм
Горячее цинкование: ≥75 мкм
Тип соединения: клиновой замок
|
Модель |
Длина (мм) |
Вес (кг) |
|
RL-073 |
730 |
3.20 |
|
RL-109 |
1090 |
4.45 |
|
RL-140 |
1400 |
5.62 |
|
RL-157 |
1570 |
6.15 |
|
RL-207 |
2070 |
7.89 |
|
RL-257 |
2570 |
9.65 |
|
RL-307 |
3070 |
11.38 |
ДИАГОНАЛЬНАЯ СВЯЗЬ
Диагональный элемент, используемый совместно со стойками и ригелями для придания пространственной жёсткости конструкции.
Материал: Q235B | Ø48.3×2.5 мм
Горячее цинкование: ≥75 мкм
Назначение: диагональная связь для обеспечения жёсткости и устойчивости каркасных конструкций.
|
Модель |
Размер (Д×В), м |
Вес (кг) |
|
RD-073 |
0.73×2.0 |
7.95 |
|
RD-104 |
1.04×2.0 |
8.26 |
|
RD-109 |
1.09×2.0 |
8.32 |
|
RD-140 |
1.40×2.0 |
8.76 |
|
RD-157 |
1.57×2.0 |
9.05 |
|
RD-207 |
2.07×2.0 |
9.97 |
|
RD-257 |
2.57×2.0 |
11.05 |
|
RD-307 |
3.07×2.0 |
12.23 |
СРЕДНИЙ РИГЕЛЬ
Средний ригель используется для соединения между стойками.
Левая модель:
|
Длина |
Вес (кг) |
|
0.32 м |
3.91 |
|
0.64 м |
5.12 |
|
0.96 м |
6.34 |
Правая модель:
|
Длина |
Вес (кг) |
|
0.32 м |
4.61 |
|
0.64 м |
4.92 |
|
0.96 м |
6.14 |
Материал: Q355B
Горячее цинкование: ≥75 мкм
УСИЛЕННЫЕ И РЕШЁТЧАТЫЕ РИГЕЛИ
УСИЛЕННЫЙ РИГЕЛЬ
|
Артикул |
Материал |
Длина |
|
RSBL 157 |
Q235 |
1.57 м |
|
RSBL 207 |
Q235 |
2.07 м |
|
RSBL 257 |
Q235 |
2.57 м |
|
RSBL 307 |
Q235 |
3.07 м |
РЕШЁТЧАТЫЙ РИГЕЛЬ
|
Артикул |
Материал |
Длина |
|
RSLG 207 |
Q235 |
2.07 м |
|
RSLG 257 |
Q235 |
2.57 м |
|
RSLG 307 |
Q235 |
3.07 м |
|
RSLG 414 |
Q235 |
4.14 м |
|
RSLG 514 |
Q235 |
5.14 м |
|
RSLG 614 |
Q235 |
6.14 м |
Материал: Q355B
Горячее цинкование: ≥75 мкм
КОЛЕСНАЯ ОПОРА
Используется для установки и перемещения модульных лесов.
Материал: Q355B
Покрытие: горячее цинкование ≥75 мкм
|
Наименование |
Размеры |
Вес (кг) |
Применение |
|
Колесная опора |
Ø48.3×3.2×298 мм / Ø48.3×3.2×298 мм |
2.43 |
Установка и перемещение |
|
Передвижная опора |
8 дюймов / 600 мм; 8 дюймов / 600 мм |
6.30 |
EN 1004 передвижная вышка / EN 1004 мобиль |
КРОНШТЕЙН ДЛЯ НАСТИЛА
Используется для крепления настильных элементов к конструкции модульных лесов.
Материал: Q235
Покрытие: горячее цинкование
|
Артикул |
Материал |
Длина |
|
RSRBB 036 |
Q235 |
0.36 м |
|
RSRBB 039 |
Q235 |
0.39 м |
|
RSRBB 073 |
Q235 |
0.73 м |
|
RSRBB 109 |
Q235 |
1.09 м |
Примечание:
Кронштейны для настила используются для крепления настильных элементов к конструкциям модульных лесов и обеспечивают надежную опору настила.
БАЛКА
Лёгкий класс.
Материал: Q235
Покрытие: горячее цинкование ≥75 мкм
|
Артикул |
Материал |
Длина |
Приблизительный вес |
|
RSOL 060 |
Q235 48.3×2.5 мм |
0.60 м |
2.31 кг |
|
RSOL 090 |
Q235 48.3×2.5 мм |
0.90 м |
3.22 кг |
|
RSOL 120 |
Q235 48.3×2.5 мм |
1.20 м |
4.12 кг |
|
RSOL 150 |
Q235 48.3×2.5 мм |
1.50 м |
5.03 кг |
|
RSOL 180 |
Q235 48.3×2.5 мм |
1.80 м |
5.94 кг |
|
RSOL 200 |
Q235 48.3×2.5 мм |
2.00 м |
6.54 кг |
|
RSOL 240 |
Q235 48.3×2.5 мм |
2.40 м |
7.75 кг |
РЕГУЛИРУЕМАЯ ОПОРА
Используется для выравнивания конструкции модульных лесов на неровных поверхностях. Обеспечивает устойчивую опору.
|
Наименование |
Размеры |
Вес (кг) |
|
Регулируемая опора |
Tr38×5×600 мм |
3.87 |
|
Поворотная регулируемая опора |
Tr38×5×600 мм |
5.00 |
|
Регулируемая опора с U-головкой |
Tr38×5×600 мм |
4.90 |
Материал: Q355B
Горячее цинкование: ≥75 мкм
СТАНДАРТНЫЕ СТОЙКИ
Используются в качестве вертикальных несущих элементов модульных лесов (лёгкий класс).
Материал: Q355B
Покрытие: горячее цинкование
|
Артикул |
Материал |
Длина |
Приблизительный вес |
|
RSOS 050 |
Q355 48.3×3.2 мм |
0.5 м |
3.07 кг |
|
RSOS 100 |
Q355 48.3×3.2 мм |
1.0 м |
5.54 кг |
|
RSOS 150 |
Q355 48.3×3.2 мм |
1.5 м |
8.01 кг |
|
RSOS 200 |
Q355 48.3×3.2 мм |
2.0 м |
10.48 кг |
|
RSOS 250 |
Q355 48.3×3.2 мм |
2.5 м |
12.95 кг |
|
RSOS 300 |
Q355 48.3×3.2 мм |
3.0 м |
15.42 кг |
УСИЛЕННЫЕ СТОЙКИ
Используются в качестве вертикальных несущих элементов модульных лесов (тяжёлый класс).
Материал: Q355B
Покрытие: горячее цинкование
|
Артикул |
Материал |
Длина |
Приблизительный вес |
|
RSHS 050 |
Q355 60.3×3.2 мм |
0.5 м |
3.84 кг |
|
RSHS 100 |
Q355 60.3×3.2 мм |
1.0 м |
6.91 кг |
|
RSHS 150 |
Q355 60.3×3.2 мм |
1.5 м |
9.98 кг |
|
RSHS 200 |
Q355 60.3×3.2 мм |
2.0 м |
13.18 кг |
|
RSHS 250 |
Q355 60.3×3.2 мм |
2.5 м |
16.29 кг |
|
RSHS 300 |
Q355 60.3×3.2 мм |
3.0 м |
19.21 кг |
